Рукава высокого давления

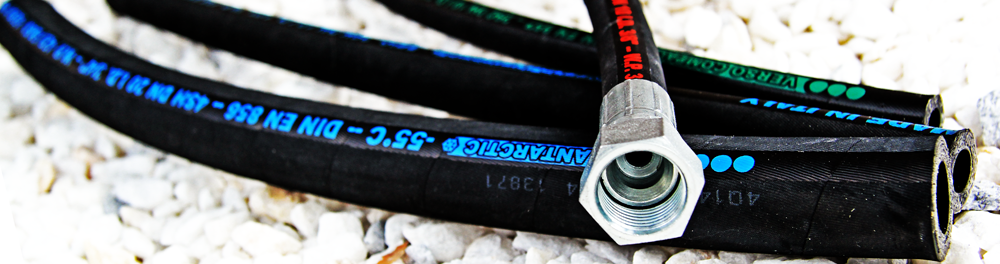

Рукав высокого давления (РВД) или, как его часто называют, шланг высокого давления - это гибкий трубопровод применяемый для транспортировки гидравлических и минеральных масел, жидкого топлива, газов и эмульсий под высоким давлением.
Рукав высокого давления встречается везде, где невозможно установить жесткий, металлический трубопрод. Чаще всего рукав устанавливается в местах изгибов, например при передачи энергии для подъема ковша экскаватора. Рукава высокого давления могут передавать не только энергию, но и продукт, например подача бурового раствора под давлением в скважину. Рукав высокого давления имеет несколько слоев: внутренний резиновый слой, металлический или текстильный усиливающий каркас, наружный резиновый слой.


Конструкция РВД

Рукав высокого давления конструктивно состоит из особого герметизирующего внутреннего резинового слоя, металлического или текстильного каркаса и защитного наружного слоя. Внутренний слой РВД изготавливают методом экструзии из резины особого состава, обеспечивающего высокую герметичность, прочность на растяжение и стойкость к агрессивным веществам. Промежуточный силовой каркас состоит из прочных синтетических нитей или проволоки. Проволока накладывается на специальных оплеточных машинах. Силовых каркасов в конструкции РВД может быть несколько, обеспечивая надежность в системах с высоким и очень высоким давлением.


Производство и изготовление РВД

Чаще всего под производством и изготовлением РВД понимают его опрессовку.
Опрессовка или изготовление РВД состоит из нескольких этапов:

  1. Измерение нужной длинны рукава высокого давления
  2. Отрезка рукава высокого давления
  3. Зачистка наружного слоя РВД (при необходимости)
  4. Зачистка внутреннего слоя РВД (при необходимости)
  5. Монтаж муфты и фитинга на рукав
  6. Опрессовка муфты
  7. Продувка и очистка рукава
  8. Монтаж защитный заглушки

Виды РВД

Современные производители изготавливают всевозможные типы рукавов высокого давления, с различным диаметром, стойкостью к рабочей среде и температурным воздействиям, рабочее давление которых, прямо связано с их конструкцией. Сегодня на технике вы можете встретить РВД:
  • С одной оплеткой
    С одной оплеткой
  • С двумя оплетками типа 2SN, 2SC
    С двумя оплетками типа 2SN, 2SC
  • С тремя навивками
    С тремя навивками
  • С четырьмя навивками
    С четырьмя навивками
  • С шестью навивками
    С шестью навивками

Область применения РВД

Рукав высокого давления востребован практически во всех областях промышленности, там, где системы управления механизмами осуществляются гидравлическими или пневматическими приводами:
  • Строительная техника
    Строительная техника
  • Сельскохозяйственная техника
    Сельскохозяйственная техника
  • Горнодобывающая техника
    Горнодобывающая техника
  • Лесозаготовительная техника
    Лесозаготовительная техника
  • Коммунальное хозяйство
    Коммунальное хозяйство
  • Нефтегазовая сфера
    Нефтегазовая сфера
